锪窝孔结构性尺寸快速测量仪 SurfaceScan 3D

用途

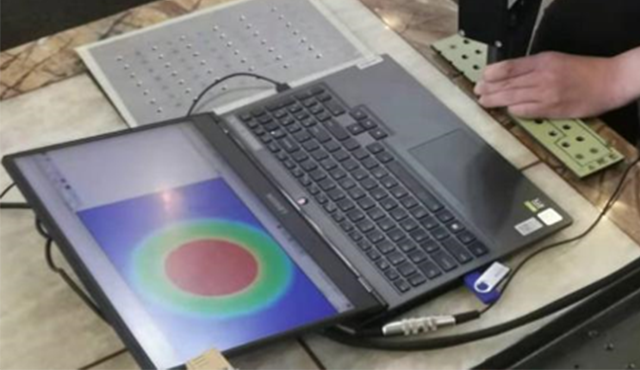

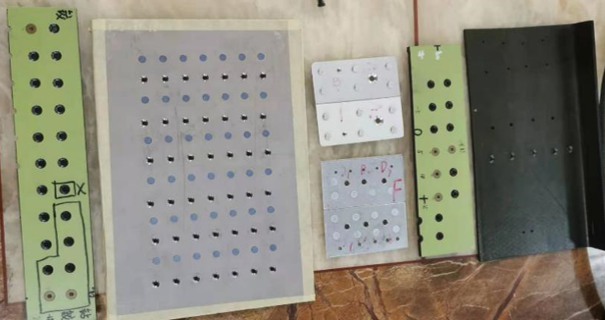

  用于机身表面结构性缺陷检测，如：锪窝孔，钉头凹凸量等一键式快速自动检测评价。

必要性

     在飞机装配中，结构件主要采用机械连接方式，即铆钉连接或螺栓连接，其中的连接孔大部分是沉头孔。连接孔的垂直度、窝的深度角度和蒙皮表面质量对飞机的使用寿命和安全性有着非常主要的影响。其中孔窝的垂直度偏差，它不仅会改变孔的直径，而且影响飞机装配过程中的连接质量，从而导致飞机结构件的连接不稳定，降低飞机寿命。

  据资料统计，当飞机紧固件沿外载荷作用方向倾斜角度大于2°时，造成的剪切力会使飞机疲劳寿命降低约40%； 当倾斜角度超过5°时，疲劳寿命会降低约90%。因此沉头窝垂直度偏差检测是检验沉头孔质量的主要环节，同时凹凸量和蒙皮表面划痕，复材劈疵也是影响蒙皮表面质量的关键因素。

测量原理

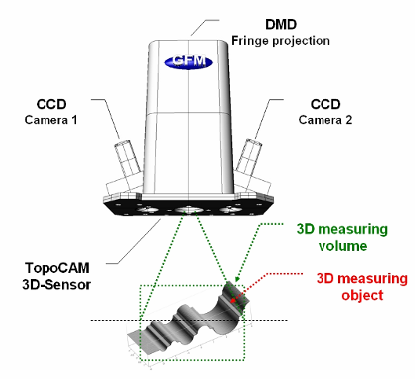

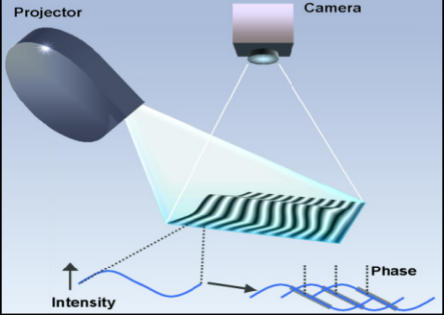

        基于DLP蓝光条纹相位投影技术和DSP高速图像处理芯片研制的便携式三维光学表面测量仪，用于现场表面质量特性的检测，非接触光学三维扫描测量，具有测量速度快，测量准确，便携性等优点。

设备参数

测量范围X/Y/Z：13X8X5 mm；

测量示值误差： 5µm；

深度方向分辨力： 1um；

工作距离： 107mm;

测量扫描时间: 3秒；   扫描点云：36万点/幅；

手持仪器重量1.6Kg； 使用环境温度：5-40°C

符合国标校准规范的计量校准溯源
