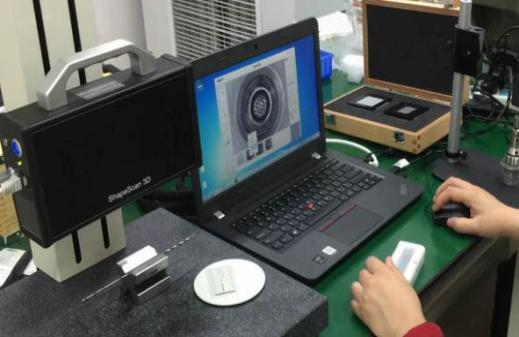

便携式划痕缺陷测量仪ShapeScan 3D

应用领域

   金属，复合材料，织物等材质表面的划痕，裂纹，磨损，刮擦、凹坑、凿击、腐蚀等表面缺陷的现场检测和分析；

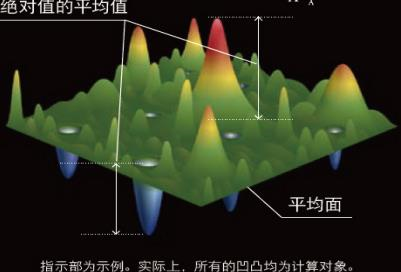

铆接，焊接，接缝等阶差和凹凸量的三维检测；三维面粗糙度测量分析；

槽深，圆弧，倒角等几何尺寸测量；

测量原理

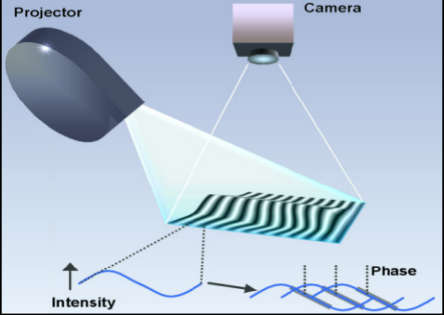

  基于DLP蓝光条纹相位投影技术和DSP高速图像处理芯片研制的便携式三维光学表面测量

仪，实现蓝光三维扫描测量，用于现场表面质量特性的检测，具有测量速度快，测量准确，

便携性等优点。

仪器特点

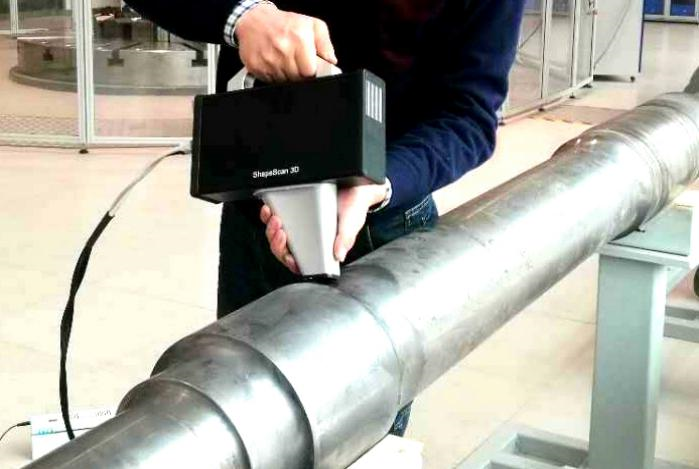

便携式现场检测大型零件表面划痕缺陷,阶差等表面几何特性参数；

的测量分析软件，自动建立基准面，滤除各种干扰，准确表达表面划痕缺陷的特征；

三维测量表面划痕缺陷，自动判断计算表面缺陷深值；

适合复杂曲面，大曲率表面检测，测量受高反光曲面的影响小

仪器参数

测量范围X/Y/Z：13X8X5 mm；

测量示值误差： （2+L/1000）, L单位µm；

深度方向分辨力： 1um；

工作距离： 107mm;

测量扫描时间: 3秒；   扫描点云：36万点/幅； 使用环境温度：5-40°C
